Trong quá trình vận hành bơm màng khí nén, màng bơm là một trong những bộ phận quan trọng nhất, trực tiếp quyết định khả năng hút, đẩy và duy trì lưu lượng của thiết bị. Khi màng bị rách, biến dạng hoặc lão hóa, bơm có thể xuất hiện các hiện tượng như bơm yếu, lưu lượng giảm, chạy không ổn định hoặc không đạt áp suất yêu cầu.

Một trường hợp thực tế được Vimex tiếp nhận là bơm màng T15 bị bơm yếu do rách màng. Qua kiểm tra, nguyên nhân được xác định là áp suất khí cấp vào bơm quá cao, trên 6 bar. Phương án xử lý là thay màng bơm và lưu ý khách hàng kiểm soát áp suất khí cấp theo đúng yêu cầu vận hành của thiết bị.

Đây là một sự cố khá điển hình và mang lại nhiều kinh nghiệm quan trọng cho người sử dụng bơm màng khí nén.

1. Thông tin sự cố bơm màng T15

Điểm đáng chú ý trong trường hợp này là màng bơm bị rách không đơn thuần do thời gian sử dụng, mà có liên quan trực tiếp đến điều kiện cấp khí.

Vì vậy, khi bơm màng hoạt động yếu, người vận hành không nên chỉ nghĩ đến việc thay màng mà cần kiểm tra cả áp suất khí, chất bơm, nhiệt độ, đường ống và điều kiện vận hành.

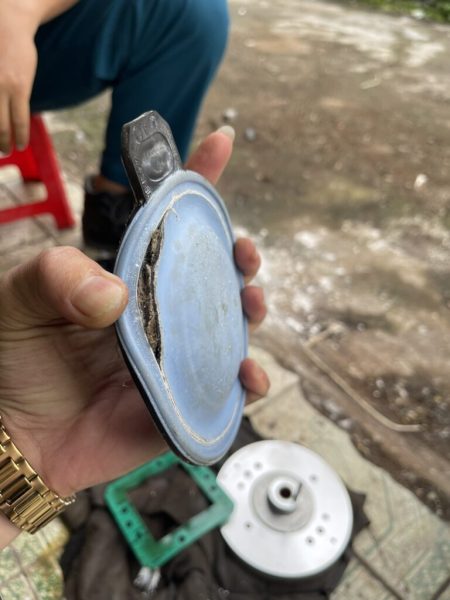

Hình ảnh rách màng bơm thực tế

2. Màng bơm là gì?

Màng bơm là bộ phận đàn hồi nằm trong buồng bơm màng, thực hiện chuyển động qua lại để tạo ra sự thay đổi thể tích trong buồng bơm.

Khi màng chuyển động, áp suất trong buồng thay đổi, kết hợp với hệ thống van một chiều để thực hiện quá trình hút và đẩy chất lỏng.

Có thể hiểu đơn giản:

Màng chuyển động → thể tích buồng bơm thay đổi → tạo chênh lệch áp suất → chất lỏng được hút vào và đẩy ra ngoài.

Đối với bơm màng khí nén, màng bơm đóng vai trò đặc biệt quan trọng vì đây là bộ phận chịu tác động lặp đi lặp lại trong suốt quá trình vận hành.

Màng bơm

3. Vai trò của màng bơm

3.1. Tạo chuyển động hút – đẩy chất lỏng

Màng bơm là bộ phận trực tiếp tạo ra sự thay đổi thể tích trong buồng bơm.

Khi màng dịch chuyển sang một phía, buồng bơm tạo điều kiện hút chất lỏng vào. Khi màng dịch chuyển ngược lại, chất lỏng được đẩy ra đường xả.

Nhờ cơ chế này, bơm màng có thể vận chuyển nhiều loại chất lỏng khác nhau.

3.2. Cách ly khí và chất bơm

Một ưu điểm quan trọng của bơm màng là màng giúp ngăn cách phần khí nén với chất lỏng cần bơm.

Điều này đặc biệt hữu ích khi bơm:

• Hóa chất.
• Dung môi.
• Sơn.
• Mực in.
• Bùn.
• Chất lỏng có hạt.
• Chất lỏng có độ nhớt cao.

Tuy nhiên, để đảm bảo khả năng làm kín và tuổi thọ, vật liệu màng phải phù hợp với chất bơm.

3.3. Ảnh hưởng trực tiếp đến lưu lượng

Khi màng hoạt động bình thường, bơm có thể duy trì chu kỳ hút – đẩy tương đối ổn định.

Nếu màng bị:

rách → thủng → biến dạng → chai cứng → mòn

thì hiệu suất bơm có thể giảm rõ rệt.

Đó là lý do trong trường hợp bơm màng T15 bơm yếu, Vimex kiểm tra và phát hiện nguyên nhân liên quan đến rách màng.

Vai trò của màng bơm

4. Giá trị của màng bơm đối với máy bơm màng

Màng bơm là một trong những chi tiết có tính chất tiêu hao và cần thay thế định kỳ tùy điều kiện sử dụng.

Tuy nhiên, không nên xem màng chỉ là một linh kiện thay thế đơn thuần.

Một màng bơm phù hợp có thể mang lại:

• Khả năng vận chuyển chất lỏng ổn định.
• Khả năng làm việc với nhiều loại môi chất.
• Hạn chế rò rỉ.
• Giúp bơm duy trì hiệu suất.
• Bảo vệ các bộ phận bên trong.
• Tăng độ tin cậy của hệ thống.
• Giảm thời gian dừng máy để sửa chữa.

Ngược lại, nếu chọn sai vật liệu màng hoặc vận hành không đúng điều kiện, màng có thể nhanh chóng xuống cấp và làm giảm hiệu quả toàn bộ hệ thống.

5. Phân loại màng bơm phổ biến

Màng bơm có thể được phân loại dựa trên vật liệu chế tạo, kết cấu và mục đích sử dụng.

5.1. Màng PTFE

PTFE thường được sử dụng trong các ứng dụng yêu cầu khả năng kháng hóa chất cao.

Màng PTFE phù hợp với nhiều loại môi chất có tính ăn mòn, tuy nhiên cần lựa chọn đúng theo hóa chất, nhiệt độ và điều kiện làm việc cụ thể.

5.2. Màng Santoprene

Santoprene là vật liệu đàn hồi nhiệt dẻo được sử dụng phổ biến trong nhiều dòng bơm màng công nghiệp.

Ưu điểm là khả năng chịu mài mòn và độ bền tương đối tốt trong nhiều ứng dụng.

5.3. Màng NBR

NBR thường được sử dụng với các môi chất có dầu hoặc một số loại chất lỏng phù hợp với đặc tính của cao su nitrile.

Tuy nhiên, không nên mặc định NBR phù hợp với mọi loại dầu hoặc hóa chất.

5.4. Màng EPDM

EPDM có khả năng làm việc tốt với một số môi chất như nước và các ứng dụng phù hợp với đặc tính vật liệu.

EPDM không phải lựa chọn phù hợp cho mọi loại dầu và dung môi, vì vậy cần kiểm tra khả năng tương thích trước khi sử dụng.

5.5. Màng cao su và các vật liệu đàn hồi khác

Tùy từng nhà sản xuất và dòng bơm, màng có thể được chế tạo từ nhiều loại vật liệu đàn hồi khác nhau.

Việc lựa chọn cần dựa trên:

chất bơm + nhiệt độ + áp suất + độ mài mòn + độ nhớt + điều kiện vận hành.

Xem thêm: » [Chuyên gia] Hướng dẫn lựa chọn màng bơm phù hợp với từng chất lỏng

Các loại màng bơm chính hãng tại VIMEX

6. Các sự cố thường gặp khiến màng bơm bị hỏng

6.1. Áp suất khí cấp quá cao

Đây chính là nguyên nhân trong trường hợp bơm màng T15 bị rách màng.

Khi khí cấp vào có áp suất quá cao, màng phải chịu điều kiện làm việc vượt quá mức phù hợp với thiết kế.

Trong trường hợp khách hàng này, áp suất khí cấp được ghi nhận trên 6 bar, dẫn đến màng bị rách và làm bơm hoạt động yếu.

Kinh nghiệm: Không tự ý tăng áp suất khí để cố tăng hiệu suất bơm. Cần tuân thủ giới hạn kỹ thuật của model cụ thể.

6.2. Chất bơm không tương thích với vật liệu màng

Đây là nguyên nhân khá phổ biến.

Nếu màng không có khả năng tương thích với chất bơm, vật liệu có thể bị:

• Trương nở.
• Mềm hóa.
• Chai cứng.
• Nứt.
• Giòn.
• Biến dạng.
• Mất khả năng đàn hồi.

Khi đó tuổi thọ màng giảm đáng kể.

6.3. Chất bơm có nhiều hạt rắn

Các hạt rắn có tính mài mòn có thể làm tăng tốc độ xuống cấp của màng và các bộ phận tiếp xúc với môi chất.

Với chất lỏng chứa nhiều hạt, cần lựa chọn cấu hình bơm và vật liệu màng phù hợp.

6.4. Nhiệt độ chất bơm quá cao

Mỗi vật liệu màng có giới hạn nhiệt độ làm việc khác nhau.

Nếu nhiệt độ vượt quá giới hạn phù hợp, vật liệu màng có thể nhanh chóng lão hóa hoặc mất tính chất cơ học.

6.5. Vận hành sai điều kiện

Một số thói quen như:

• Tăng áp khí quá mức.
• Điều chỉnh khí không phù hợp.
• Để bơm làm việc liên tục trong điều kiện quá tải.
• Không kiểm tra chất bơm.
• Không bảo trì định kỳ.

đều có thể làm giảm tuổi thọ màng.

Màng bơm bị rách trầm trọng

7. Dấu hiệu nhận biết màng bơm có vấn đề

Người vận hành có thể lưu ý các dấu hiệu sau:

Bơm yếu

Đây là dấu hiệu thường gặp khi màng bị hỏng hoặc hệ thống khí/chất lỏng có vấn đề.

Lưu lượng giảm

Bơm vẫn hoạt động nhưng lượng chất lỏng vận chuyển thấp hơn bình thường.

Bơm chạy không ổn định

Chu kỳ hoạt động có thể thay đổi bất thường hoặc bơm không duy trì được trạng thái vận hành ổn định.

Có hiện tượng rò rỉ

Nếu màng bị rách nghiêm trọng, chất bơm có thể đi vào khu vực không được thiết kế để tiếp xúc với môi chất.

Tiếng động bất thường

Tiếng động khác thường có thể là dấu hiệu của nhiều vấn đề, trong đó có khả năng liên quan đến màng, van hoặc hệ thống khí.

Khi xuất hiện các dấu hiệu trên, cần kiểm tra toàn bộ bơm trước khi kết luận màng bị hỏng.

Mở Bơm Màng Và Các Chi Tiết Bên Trong

8. Cách bảo quản màng bơm đúng cách

Màng bơm dự phòng cần được bảo quản đúng để tránh hư hỏng trước khi sử dụng.

8.1. Tránh ánh nắng trực tiếp

Không nên để màng bơm dưới ánh nắng trong thời gian dài vì có thể ảnh hưởng đến vật liệu đàn hồi.

Nên lưu trữ trong khu vực kín, sạch và phù hợp.

8.2. Tránh nhiệt độ quá cao

Không đặt màng gần nguồn nhiệt, động cơ nóng hoặc khu vực có nhiệt độ cao.

8.3. Tránh tiếp xúc với hóa chất

Không để màng dự phòng tiếp xúc với dầu, dung môi hoặc hóa chất không phù hợp.

Ngay cả khi chưa đưa vào máy, vật liệu màng vẫn có thể bị ảnh hưởng bởi môi trường bảo quản.

8.4. Không ép hoặc gấp màng

Không nên đè vật nặng lên màng hoặc gấp màng trong thời gian dài.

Cần giữ màng ở trạng thái phù hợp để hạn chế biến dạng.

8.5. Kiểm tra trước khi lắp đặt

Trước khi thay màng cần kiểm tra:

• Đúng model.
• Đúng kích thước.
• Đúng vật liệu.
• Không nứt.
• Không rách.
• Không biến dạng.
• Không có dấu hiệu lão hóa.

9. Cách bảo vệ màng bơm và tăng tuổi thọ

Từ trường hợp thực tế bơm màng T15 bị rách màng do áp suất khí trên 6 bar, Vimex khuyến cáo khách hàng nên đặc biệt chú ý đến hệ thống khí nén.

Kiểm soát áp suất khí

Không tăng áp suất khí vượt giới hạn cho phép của bơm chỉ để tăng lưu lượng.

Lắp bộ điều áp

Bộ điều áp giúp kiểm soát áp suất khí cấp vào bơm ổn định hơn.

Lắp bộ lọc khí

Khí nén sạch giúp hạn chế nước, dầu và tạp chất đi vào hệ thống khí của bơm.

Kiểm tra chất bơm

Luôn xác định chất bơm trước khi lựa chọn vật liệu màng.

Kiểm soát nhiệt độ

Không sử dụng màng vượt quá điều kiện nhiệt độ mà vật liệu cho phép.

Bảo dưỡng định kỳ

Kiểm tra màng, van, gioăng, đường khí và đường ống giúp phát hiện vấn đề trước khi sự cố trở nên nghiêm trọng.

Bảo dưỡng vệ sinh máy bơm màng thường xuyên

10. Vimex khắc phục sự cố bơm màng T15 như thế nào?

Với trường hợp bơm màng T15 bơm yếu, Vimex kiểm tra tình trạng màng và xác định màng đã bị rách.

Nguyên nhân được ghi nhận là khí cấp vào bơm có áp suất cao, trên 6 bar.

Phương án xử lý là:

Kiểm tra → xác định màng rách → thay màng bơm → kiểm soát lại điều kiện cấp khí.

Điều quan trọng sau khi thay màng không chỉ là đưa máy trở lại hoạt động mà còn phải điều chỉnh điều kiện vận hành để tránh tình trạng tương tự lặp lại.

Bơm màng Wilden T15 đã được phục chế và sơn lại

11. Kinh nghiệm sử dụng bơm màng từ trường hợp thực tế

Trường hợp bơm màng Wilden T15 bị rách mang đến một bài học rất rõ ràng:

Không phải cứ tăng áp suất khí là bơm sẽ hoạt động tốt hơn.

Bơm màng cần được vận hành trong giới hạn kỹ thuật phù hợp. Khi áp suất khí quá cao, các bộ phận đàn hồi như màng có thể phải chịu điều kiện làm việc bất lợi.

Vì vậy, khi bơm yếu, hãy kiểm tra theo thứ tự:

Áp suất khí → lưu lượng khí → màng → van → đường hút → đường xả → chất bơm.

Cách kiểm tra này giúp tránh việc thay màng hoặc linh kiện khi chưa xác định đúng nguyên nhân.

Từ các trường hợp thực tế như bơm màng T15 rách màng, bơm yếu, Vimex có kinh nghiệm tư vấn và hỗ trợ khách hàng trong quá trình lựa chọn, sử dụng và xử lý sự cố bơm màng.

Vimex hỗ trợ:

• Tư vấn lựa chọn bơm màng theo chất bơm.
• Tư vấn vật liệu màng phù hợp.
• Kiểm tra nguyên nhân bơm yếu.
• Tư vấn xử lý tình trạng rách màng.
• Thay thế màng bơm.
• Tư vấn áp suất khí vận hành.
• Tư vấn bảo dưỡng và bảo quản bơm.
• Hỗ trợ lựa chọn phụ tùng bơm màng phù hợp.

Đặc biệt, khi khách hàng cung cấp thông tin về chất bơm, nhiệt độ, áp suất, lưu lượng và điều kiện vận hành, việc lựa chọn màng và cấu hình bơm sẽ chính xác hơn.

Màng bơm là bộ phận có giá trị quan trọng đối với hiệu suất, độ ổn định và tuổi thọ của bơm màng khí nén. Màng không chỉ thực hiện nhiệm vụ tạo chu kỳ hút – đẩy mà còn giúp cách ly khí nén với chất bơm.

Trường hợp thực tế bơm màng T15 bơm yếu do rách màng, với nguyên nhân được xác định là áp suất khí cấp vào cao trên 6 bar, là một kinh nghiệm đáng lưu ý cho người sử dụng. Phương án xử lý là thay màng bơm, đồng thời kiểm soát lại áp suất khí để bảo vệ màng trong quá trình vận hành.

Muốn màng bơm bền, cần kiểm soát đồng thời áp suất khí, chất bơm, nhiệt độ, vật liệu màng và điều kiện vận hành. Đây là yếu tố quan trọng giúp doanh nghiệp giảm thời gian dừng máy, hạn chế chi phí thay thế phụ tùng và duy trì hệ thống bơm hoạt động ổn định.
