Phao điện là thiết bị không thể thiếu trong hệ thống điều khiển máy bơm nước, giúp tự động bật/tắt máy bơm theo mực nước. Việc đấu phao điện cho máy bơm 1 pha đúng kỹ thuật không chỉ giúp thiết bị vận hành ổn định mà còn đảm bảo an toàn cho người sử dụng. Bài viết dưới đây sẽ hướng dẫn bạn cách đấu phao điện máy bơm 1 pha đơn giản, dễ hiểu và đúng kỹ thuật.

1.Phao điện máy bơm 1 pha là gì?

phao điện 5m

Phao điện là thiết bị cảm biến mức nước, hoạt động dựa trên nguyên lý đóng/ngắt mạch điện khi mực nước thay đổi. Khi mực nước xuống thấp, phao điện sẽ kích hoạt để máy bơm hút nước vào. Ngược lại, khi nước đầy, phao sẽ tự động ngắt, tránh tràn bể hoặc chạy khô máy bơm.

Trong hệ thống sử dụng điện 1 pha (thường dùng trong gia đình, cơ sở kinh doanh nhỏ), phao điện đóng vai trò như một công tắc trung gian điều khiển dòng điện cấp cho máy bơm.

2.Chuẩn bị trước khi đấu phao điện

Trước khi tiến hành đấu nối, bạn cần chuẩn bị các dụng cụ và thiết bị sau:

• Phao điện (loại dùng cho điện 1 pha, thường là 220V)
• Máy bơm nước 1 pha
• Tua vít, kìm cắt, băng keo điện
• Ống luồn dây (nếu cần đi dây âm tường hoặc đảm bảo an toàn)
• Đồng hồ đo điện (nếu có, để kiểm tra sau khi lắp đặt)

Lưu ý: Ngắt hoàn toàn nguồn điện trước khi thao tác để đảm bảo an toàn.

3.Sơ đồ cách đấu phao điện máy bơm 1 pha

Dưới đây là sơ đồ đấu đơn giản cho phao điện đơn điểm:

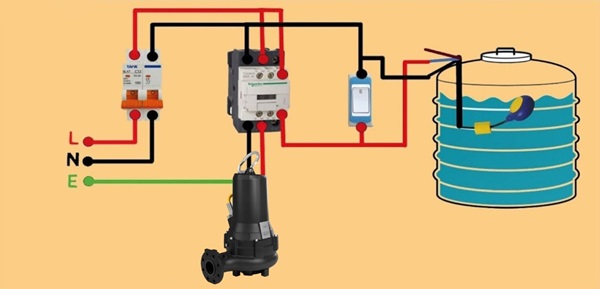

sơ đồ đấu phao điện

Trong đó:

• Dây “L” (nóng) sẽ đi qua phao điện, sau đó nối với đầu vào máy bơm.
• Dây “N” (nguội) nối trực tiếp với máy bơm.
• Khi phao điện ở trạng thái ON (nước xuống thấp), mạch sẽ đóng – máy bơm hoạt động.
• Khi nước đầy, phao chuyển sang trạng thái OFF, ngắt mạch – máy bơm ngừng hoạt động.

4.Quy trình cách đấu phao điện máy bơm 1 pha

Bước 1: Xác định dây điện

Thông thường, phao điện có 2 dây ra, tương đương với 1 công tắc đóng/ngắt. Máy bơm cũng có 2 dây cấp nguồn.

Bước 2: Đấu dây phao điện

• Ngắt nguồn điện trước khi thao tác.
• Cắt dây nóng (L) từ nguồn điện, sau đó đấu nối qua 2 dây của phao điện.
• Dây còn lại (nguội – N) nối trực tiếp với máy bơm.
• Đầu ra sau phao điện sẽ được nối với máy bơm theo đúng cực.

Bước 3: Kiểm tra và hoàn thiện

• Sau khi đấu xong, dùng đồng hồ đo điện kiểm tra thông mạch.
• Bật nguồn, thử hoạt động của phao điện: khi hạ phao xuống thấp (giả lập mức nước thấp), máy bơm sẽ chạy; khi nâng phao lên cao, máy bơm sẽ ngắt.

5.Một số lưu ý khi đấu phao điện máy bơm 1 pha

• Chọn loại phao điện phù hợp với công suất và điện áp của máy bơm.
• Không để dây điện tiếp xúc trực tiếp với nước hoặc môi trường ẩm ướt.
• Nếu dùng ngoài trời hoặc trong môi trường khắc nghiệt, nên lắp thêm cầu dao chống giật (ELCB).
• Kiểm tra định kỳ để đảm bảo thiết bị hoạt động ổn định, tránh kẹt phao.

6.Ứng dụng thực tế trong công nghiệp và dân dụng

Tại các cơ sở công nghiệp nhỏ như xưởng sản xuất, nhà máy thực phẩm hay trạm bơm xử lý nước thải, hệ thống máy bơm 1 pha kết hợp với phao điện là giải pháp tiết kiệm chi phí và đảm bảo tự động hóa cơ bản. Ví dụ, một cơ sở sản xuất nước tinh khiết có thể dùng phao điện để tự động điều khiển bơm nước vào bồn chứa mà không cần nhân công giám sát thường xuyên.

7.Khi nào nên dùng phao cơ hoặc phao điện chống tràn?

Việc lựa chọn phao cơ hay phao điện chống tràn phụ thuộc vào nguồn nước và nhu cầu sử dụng của bạn.

1. Khi nào nên dùng phao cơ?

• Thích hợp với nguồn nước trực tiếp từ thủy cục (nước máy) cấp vào bồn chứa.
• Nguyên lý hoạt động: khi nước đầy khoảng ⅓ bồn, phao cơ sẽ tự động ngắt nguồn nước, máy bơm dừng hoạt động, tránh tràn.
• Phù hợp cho hệ thống nước máy có áp lực ổn định, không cần điều khiển phức tạp.

1. Khi nào nên dùng phao điện chống tràn?

• Phù hợp với hệ thống bơm nước từ giếng khoan lên bồn chứa.
• Nguyên lý hoạt động: phao điện điều khiển máy bơm tự động bơm nước lên bồn; khi đầy, phao tự động ngắt máy bơm; khi cạn, phao kích hoạt máy bơm hoạt động trở lại.
• Giúp tự động hóa hoàn toàn quá trình cấp nước, phù hợp cho nguồn nước không ổn định hoặc bơm từ giếng khoan.

1. Khi nào nên dùng kết hợp phao cơ và phao điện?

• Trong trường hợp nước máy cấp mạnh vào ban đêm gây tràn bồn dù đã dùng phao điện điều khiển máy bơm.
• Phao điện có thể ngắt máy bơm khi bồn đầy, nhưng nước máy vẫn tiếp tục vào bồn gây tràn.
• Lúc này, phao cơ sẽ được dùng làm lớp bảo vệ thứ hai, tự động ngắt nguồn nước khi mức nước vượt quá phao điện, ngăn tràn hiệu quả.

8.Tham khảo thêm Cách đấu phao điện máy bơm 3 pha đúng kỹ thuật và an toàn

Việc đấu phao điện cho máy bơm 3 pha giúp máy bơm tự động hoạt động theo mực nước, vừa tiết kiệm điện, vừa bảo vệ thiết bị khỏi các sự cố như chạy khô hoặc tràn nước. Dưới đây là hướng dẫn cơ bản về cách đấu phao điện cho máy bơm 3 pha.

1. Đấu phao điện chống cạn cho máy bơm 3 pha

• Theo sơ đồ, nguồn điện được nối vào điểm B1 và ra ở điểm B2 trong hộp công tắc của phao điện chống cạn.
• Khi mực nước xuống thấp tới phao dưới cùng, công tắc sẽ ngắt điện, máy bơm dừng hoạt động.
• Khi mực nước lên đến phao trên, công tắc đóng điện, máy bơm tự động chạy.
• Lưu ý:
  • Dây nóng cần đi qua công tắc phao để đảm bảo an toàn.
  • Dây nguội có thể đấu thẳng tới máy bơm để tránh nguy cơ chập cháy.

1. Đấu phao điện chống tràn cho máy bơm 3 pha

• Nguồn điện được cấp vào điểm A1 và ra tại điểm A2 trong hộp công tắc phao chống tràn.
• Khi nước xuống mức phao dưới, công tắc sẽ đóng, máy bơm hoạt động.
• Khi nước dâng lên phao trên, công tắc mở, máy bơm ngừng hoạt động, tránh tràn nước.

1. Cách đấu 2 phao điện cho 1 máy bơm

• Phao bể trên (chống tràn) là công tắc thường hở (A1, A2).
• Phao bể ngầm (chống cạn) là công tắc thường đóng (B1, B2).
• Nguồn điện 220V sẽ được phân phối qua phao để điều khiển máy bơm tự động theo mực nước ở hai bể khác nhau.

1. Lắp rơle an toàn cho phao điện

• Sử dụng rơle giúp tăng độ bền cho phao điện, tránh tiếp điểm phao phải chịu dòng điện lớn trực tiếp.
• Rơle sẽ đóng/ngắt mạch điện máy bơm dựa trên tín hiệu từ phao điện, đảm bảo an toàn và nâng cao tuổi thọ máy bơm.

9.Nguyên lý hoạt động của phao điện chống tràn tự động

Phao điện chống tràn tự động thường được sử dụng trong hệ thống bơm nước từ giếng khoan lên bồn chứa trên cao. Thiết bị này giúp điều khiển máy bơm và van nước tự động, đảm bảo nguồn nước luôn được cung cấp ổn định mà không lo tràn hoặc cạn nước.

Cách hoạt động:

• Khi bồn chứa cạn nước, phao điện sẽ tự động kích hoạt mở van và khởi động máy bơm, hút nước từ giếng khoan lên bồn chứa.
• Khi nước trong bồn đạt đến mức đã được cài đặt sẵn, phao sẽ tự động ngắt điện và tắt máy bơm, ngăn ngừa tràn nước hiệu quả.

Ưu điểm:

• Giúp hạn chế tối đa các sự cố như chập điện, cháy nổ máy bơm do chạy khô hoặc quá tải.
• Tăng tuổi thọ cho máy bơm và đảm bảo an toàn cho hệ thống.
• Tiết kiệm công sức, không cần giám sát thường xuyên.

10.Nguyên tắc lắp đặt phao điện an toàn và hiệu quả

Để máy bơm hoạt động tự động, tránh tràn nước hoặc chạy khô, việc lắp đặt phao điện đúng cách là rất quan trọng. Phao điện đóng vai trò như một công tắc tự động, giúp bật tắt máy bơm dựa trên mực nước trong bồn chứa.

Các bước cơ bản khi lắp phao điện:

1. Tháo vỏ phao điện, đấu nối hai dây điện theo sơ đồ chuẩn, sau đó lắp lại vỏ như ban đầu.
2. Hai dây dẫn từ phao sẽ được nối vào nguồn điện cấp cho máy bơm.
3. Khi nước trong bồn cạn, trọng lượng của phao kéo công tắc đóng, máy bơm tự động bật để bơm nước vào.
4. Khi nước đạt mức tối đa, phao nổi lên, công tắc mở, máy bơm ngừng hoạt động để tránh tràn.

Lợi ích khi sử dụng phao điện:

• Tự động hóa: Không cần người trực giám sát máy bơm liên tục.
• Tiết kiệm điện năng: Máy bơm chỉ chạy khi cần, tránh lãng phí điện.
• Bảo vệ máy bơm: Ngăn máy chạy khô hoặc gây hư hỏng do tràn nước.
• An toàn cho người dùng: Hạn chế rủi ro do quên tắt máy hoặc rò rỉ nước.

11.Cấu tạo của phao điện

Cấu Tạo Phao Điện

Phao điện được thiết kế đơn giản nhưng đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường nước. Cấu tạo cơ bản gồm các bộ phận chính sau:

• Nắp thoát hơi: Giúp cân bằng áp suất bên trong phao.
• Ốc siết năm: Dùng để cố định các chi tiết phao chắc chắn.
• Vent răng: Bộ phận liên kết giữa phao và dây điện hoặc ống dẫn.
• Nắp đậy: Bảo vệ mạch điện bên trong khỏi nước và bụi bẩn.
• Đế siết ốc: Giữ cố định phao trên thành bồn hoặc vị trí lắp đặt.
• Củ phao: Là phần nổi trên mặt nước, chứa công tắc đóng/ngắt khi mực nước thay đổi.
• Giá bắt: Dùng để treo hoặc định vị phao trong bồn chứa.
• Hộp công tắc: Nơi chứa mạch điều khiển, giúp đóng/ngắt dòng điện khi mực nước đạt mức cài đặt.

12.Chức năng của phao điện

Phao điện là thiết bị cảm biến mức nước, giúp máy bơm hoạt động tự động theo mực nước trong bồn hoặc hầm chứa. Phao điện có 2 chức năng chính:

1. Phao điện chống cạn

Được lắp ở bồn cấp nước đầu vào. Khi mực nước xuống thấp (gần cạn), phao sẽ tự động ngắt nguồn điện, giúp máy bơm dừng hoạt động, tránh tình trạng chạy khô gây cháy motor.

1. Phao điện chống tràn

Lắp ở bồn chứa đầu ra. Khi nước đạt đến mức giới hạn (do người dùng cài đặt), phao sẽ ngắt máy bơm, ngăn tràn nước. Khi nước xuống thấp, phao sẽ tự động kích hoạt máy bơm hoạt động trở lại.

Việc nắm vững cách đấu phao điện máy bơm 1 pha không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ thiết bị và đảm bảo an toàn khi sử dụng. Nếu bạn không có kinh nghiệm, hãy liên hệ thợ điện chuyên nghiệp để đảm bảo lắp đặt đúng kỹ thuật.
